Válvulas de mariposa triple de acero al carbono

La válvula de mariposa de triple desplazamiento de acero al carbono es un tipo de válvula de presión media y alta basada en el diseño de la estructura excéntrica tridimensional, combinada con las características del material de acero al carbono, adecuado para el control y el corte de flujo de medios corrosivos no fuertes. La siguiente es una descripción de los escenarios de estructura, rendimiento y aplicación:

1. Estructura central y principio de trabajo
Diseño excéntrico tridimensional:
La primera excentricidad: eje del tallo lejos del centro de la placa de mariposa, para reducir la fricción de la superficie de sellado al abrir y cerrar.
Segunda excentricidad: el eje del vástago se compensa desde la línea central de la tubería, reduciendo el riesgo de desgaste.
Tercera excentricidad: la superficie de sellado adopta un diseño cónico biselado, de modo que la placa de mariposa y el asiento de la válvula solo contactan al cerrar, para lograr cero flojo de metal de fuga.
Características del material:
Cuerpo de válvula y placa de mariposa: acero al carbono (por ejemplo, WCB, LCB) proporciona una alta resistencia mecánica, adecuada para condiciones de trabajo inferiores o equivalentes a 425 grados.
Superficie de sellado: carburo cementado con superficie (como stellite) o pulverización de carburo de tungsteno para mejorar la resistencia al desgaste y la alta resistencia a la temperatura.
2. Ventajas de rendimiento
Rendimiento de sellado:
Velocidad de fuga menor o igual a 10 ppm, en línea con el estándar API 598.
El diseño de sellado bidireccional puede soportar un cierto impacto de presión inversa.
Resistencia a la presión y vida:
Calificación de presión hasta Clase 600 (PN100), vida útil de la válvula en más de 60, 000 aberturas y cierres.
La superficie del acero al carbono se puede tratar con enchapado de zinc y recubrimiento epoxi para mejorar la resistencia al óxido.
Costo de mantenimiento:
Sin problema de deterioro del sello elástico, reduzca la frecuencia de reemplazo

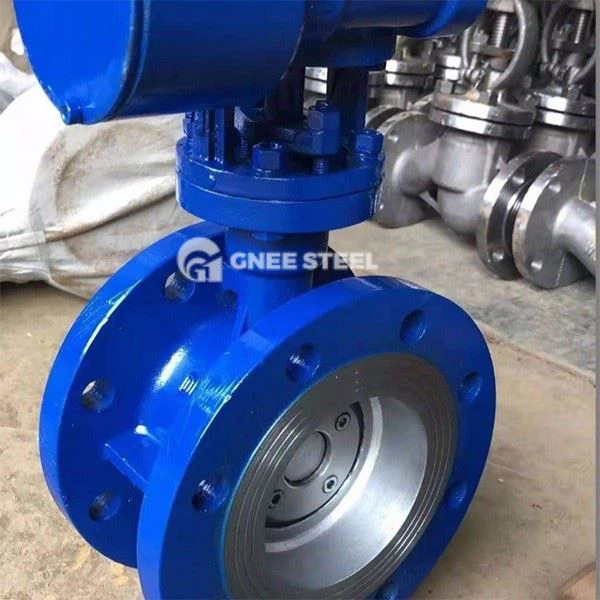

Válvulas de mariposa de compensación triple de carbono



Aplicaciones

Campo industrial:
Sistema de energía: tubería de vapor, agua de alimentación de la caldera y otros controles de medios de temperatura mediana y alta (menor o igual a 425 grados).
Industria petroquímica: petróleo no corrosivo, red de tuberías de transmisión de gas natural.
Ingeniería municipal:
Suministro de agua contra incendios, sistema HVAC, rentable que las válvulas de acero inoxidable.
