Descripción de productos

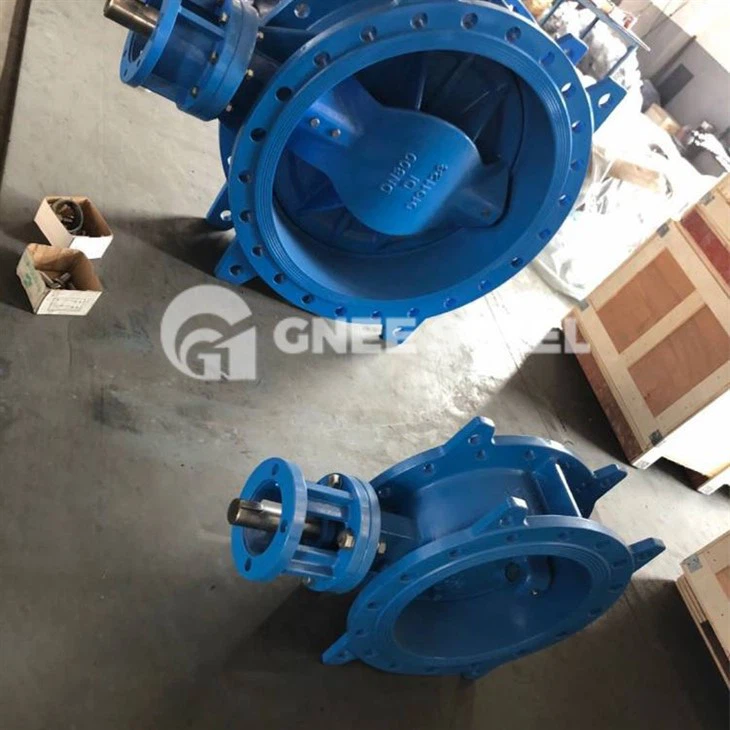

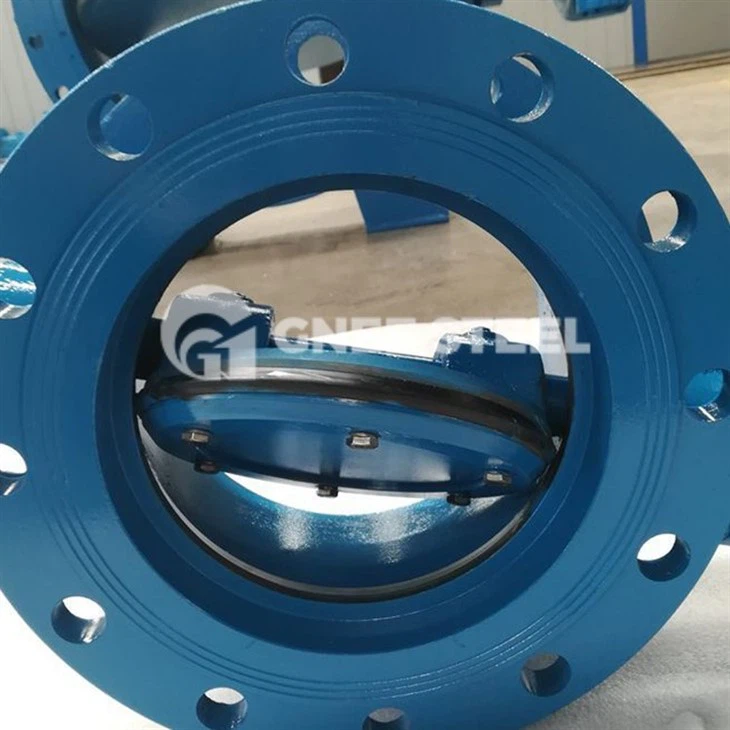

La válvula de mariposa de doble excéntrica se mejora aún más sobre la base de la válvula de mariposa de excéntrica simple. Su característica estructural es que el eje del vástago de la válvula está desviado del centro de la placa de mariposa y del centro del cuerpo.
El efecto de la válvula de mariposa doble excéntrica permite que la placa de mariposa se separe rápidamente del asiento de la válvula después de abrir la válvula, eliminando en gran medida la extrusión excesiva innecesaria y los rayones entre la placa de mariposa y el asiento de la válvula, reduciendo la resistencia de apertura, reduciendo el desgaste, mejorado. vida útil del asiento de la válvula. El rayado se reduce considerablemente y la válvula de mariposa doble excéntrica también puede utilizar un asiento de válvula de metal, lo que mejora la aplicación de las válvulas de mariposa en campos de alta temperatura.
Especificación de diseño de compensación doble de válvula de mariposa
|
Rango de tamaño |
2"-80" DN50-DN2000 |
|
Cuerpo material |
WCB, CF8, CF8M, CF3, CF3M, etc. |
|
La calificación de presión |
Clase 150 PN6-PN25 |
|
Material del disco |
WCB, CF8, CF8M, CF3, CF3M, etc. |
|
Finalizar conexión |
Brida (RF, RJ), soldadura a tope, oblea, orejeta |
|
Material del asiento |
PTFE, EPDM, RPTFE |
|
Estilo de estructura |
Puerto completo, doble compensación |
|
Material del tallo |
17-4PH, SS410, SS304, SS316 |
|
Opciones de actuador |
Palanca, Engranaje Helicoidal, Neumático, Eléctrico. |
|
Estándar de diseño |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Rango de temperatura |
-50 grados ~650 grados |
|
Estándar cara a cara |
ANSI B16.10, MSS SP-68, EN558-1, JIS B2002 |
|
Estándar de conexión |
Perforación de bridas: API609, ASME B16.5, ASME B16.47, EN1092, JIS B2220, GOST 12815 Soldadura a tope: ASME B16.25, GB/T 12224 |
|
Estándar de prueba |
API598, EN12266.1, JIS B2003 |
Características de la válvula de doble compensación
● Peso ligero, diseño universal, entre un 80 % y un 90 % más ligero que la válvula de retención tradicional de cuerpo completo.
● Reducir soportes de tuberías, simplificar tuberías, facilitar la instalación y reducir costes.
● Reducir las consideraciones térmicas y sísmicas.
● No se requiere soporte costoso adicional.
● Bajo par de operación de la válvula.
● La curva de flujo tiende a ser recta.
