1. Definición básica
La válvula de compuerta de la hidrante de incendios es un componente de control clave instalado en el sistema de hidrantes de incendios. Se da cuenta del control de apertura o cierre completo del medio de tubería a través del movimiento de elevación vertical de la puerta. Se usa especialmente para cortar el flujo de agua y garantizar que el sistema de protección contra incendios se pueda activar o cerrar rápidamente en una emergencia. Sus funciones centrales incluyen controlar los combustibles, aislar materiales de soporte de combustión y regular el fluido dentro y fuera de la red de suministro de agua contra incendios.
2. Estructura central
Puerta y superficie de sellado
La puerta es una estructura de placa plana que se mueve verticalmente. Cuando está cerrado, forma una superficie de sellado con el asiento de la válvula para evitar el flujo del medio.
El material de la superficie de sellado suele ser de aleación o material elástico resistente a la corrosión, que es adecuado para impurezas y presión de impacto en el agua de fuego.
Modo de accionamiento de válvula válvula

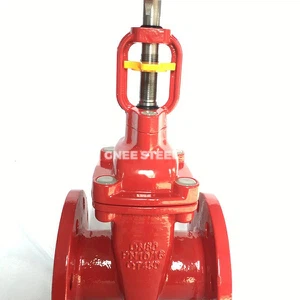

Válvula de compuerta del vástago: el vástago de la válvula está expuesto y la puerta está impulsada a subir y bajar por rotación. El estado de apertura y cierre es intuitivamente visible, lo cual es fácil de mantener, pero requiere tratamiento anticorrosión.
Válvula de compuerta del vástago de búsqueda del válvula: el vástago de la válvula está incorporado, solo gira pero no se eleva y cae, adecuado para tuberías enterradas o proyectos ocultos, pero es necesario confiar en la escala para juzgar la apertura.
Diseño adicional
Algunos modelos están equipados con dispositivos de auto-bloqueo o mecanismos de accionamiento eléctrico para evitar la incumplimiento y adaptarse a tuberías de gran diámetro (como DN300 y más).
3. Principio de trabajo
Mecanismo de apertura y cierre
Gire manualmente la rueda a mano o conduzca eléctricamente el vástago de la válvula para conducir la puerta para moverse hacia arriba y hacia abajo perpendicular a la dirección del flujo de agua:
Cuando abiertos: la puerta se eleva a la parte superior de la cavidad de la válvula para formar un canal de flujo de diámetro completo con una resistencia mínima a fluidos.
Cuando cerrado: la puerta presiona completamente el asiento de la válvula para bloquear el flujo del medio, confiando en los efectos duales del empuje mecánico y la presión media para lograr el sellado.
Características de selección
A baja presión, el empuje del vástago de la válvula se usa para forzar el sello, y a alta presión, la presión media ayuda a mejorar la relación de presión de sellado.
4. Escenarios de aplicación
Skey Nodos del sistema de protección contra incendios
El tubo de succión de la bomba de fuego y tubería de salida : la válvula de compuerta del vástago ascendente se usa primero para el monitoreo intuitivo del estado, y la válvula de compuerta del vástago oculta es adecuada para la instalación enterrada o oculta.
Fire Water Supply Red : se instala en la tubería principal para controlar el flujo de agua en diferentes áreas, y coopera con hidrantes de incendios para lograr un corte rápido.
Sistema de estabilización de presión : La tubería de succión\/descarga de la bomba de estabilización de presión debe utilizar una válvula de compuerta del tallo abierto para garantizar la confiabilidad y la facilidad de operación.
Adaptación de condición de trabajo
Las tuberías superiores de interior generalmente usan válvulas de compuerta de tallo abierto, mientras que las tuberías enterradas al aire libre tienden a usar un diseño de tallo oculto.
5. Precauciones
Requisitos de instalación : Se debe garantizar la verticalidad del vástago de la válvula para evitar el bloqueo de la puerta debido a la deflexión; Se debe configurar un pozo de válvula especial para la protección de la corrosión cuando está enterrado.
Puntos de mantenimiento : verifique regularmente el desgaste de la superficie de sellado, limpie las impurezas en la cavidad de la válvula y la válvula de compuerta del tallo abierto necesita lubricar la parte expuesta del vástago de la válvula.
Las válvulas de compuerta de hidrantes de incendios se han convertido en los componentes centrales en el sistema de protección contra incendios para garantizar la confiabilidad del suministro de agua a través de sellado rígido y adaptabilidad estructural.
