Elválvula de compuerta eléctrica con brida de sello blando-presenta un diseño de asiento de fondo plano-para evitar la acumulación de desechos, y una estructura sin ranuras y un canal de flujo aerodinámico para reducir la resistencia al flujo. La puerta está completamente envuelta en caucho y vulcanizada para formar una capa de sellado elástica. El vástago de la válvula está equipado con tres juntas tóricas-para reemplazar el cojinete de presión-. El cuerpo de la válvula está recubierto interna y externamente con una capa de resina epoxi no tóxica para evitar la corrosión y cumplir con los estándares de agua potable.
La presión nominal oscila entre 1,0-2,5 MPa y el diámetro nominal oscila entre DN50 y DN1200. La válvula emplea una estructura de vástago no cóncavo con un cojinete de empuje para reducir el par de operación, lo que la hace adecuada para redes de abastecimiento de agua, suministro y drenaje de agua de edificios y sistemas de energía.
GNEE Group ofrece soluciones de válvulas y soporte técnico a nivel mundial.Soporte de válvulas 24 horas al día, 7 días a la semana: ¡chatee con nuestro equipo ahora!
Válvula de compuerta eléctrica con brida de sello suave Parámetros técnicos
Rango de tamaños: DN50 a DN1200 (2″ a 48″)
Rango de presión: PN10, PN16, PN25 (Clase 150)
Conexión final: Bridada (RF)
Material: Hierro fundido (GGG50), Hierro dúctil, Acero al carbono, Acero inoxidable
Sellos: Sello blando (EPDM, NBR)
Diseño de válvulas: vástago ascendente, vástago no-ascendente, capó atornillado
Cara a Cara: Según EN 558-1 e ISO 5752
Conexión final: Brida según EN 1092-2 o ASME B16.5
Pruebas e inspección: ISO 5208, EN 12266-1, API 598
Medio adecuado: agua, aguas residuales, aire, líquidos neutros
Características de la válvula de compuerta eléctrica con brida y sello blando-
- Buen rendimiento de sellado: el material de sellado suave tiene buena elasticidad y flexibilidad, lo que puede encajar perfectamente con el asiento de la válvula. Incluso en condiciones de fluctuación de presión en la tubería o impurezas en el medio, puede prevenir eficazmente fugas y lograr un alto nivel de sellado.
- Fácil de operar: con la ayuda de actuadores eléctricos, se puede lograr control remoto y operación automatizada, eliminando la necesidad de operación manual de válvulas, reduciendo la intensidad de mano de obra, mejorando la precisión y puntualidad de la operación y facilitando el control y la gestión centralizados en diferentes situaciones.
- Baja resistencia al fluido: cuando la compuerta está abierta, el canal está casi sin obstrucciones y el fluido puede pasar suavemente con una baja pérdida de presión, lo que ayuda a ahorrar energía y reducir los costos operativos. Es especialmente adecuado para sistemas de tuberías con gran caudal y baja resistencia.
- Larga vida útil: el material de sellado blando tiene buena resistencia al desgaste y a la corrosión, y puede mantener un buen rendimiento de sellado durante el uso-a largo plazo; al mismo tiempo, el actuador eléctrico, el cuerpo de la válvula y otros componentes están fabricados con materiales de alta-calidad y procesos de fabricación avanzados, lo que garantiza la confiabilidad general y la vida útil de la válvula.
Válvula de compuerta eléctrica con brida de sello blando-Componentes estructurales
Cuerpo de válvula
Cuerpo de la válvula: Fabricado en hierro fundido gris (HT250), hierro dúctil (QT450-10) o acero fundido (WCB). El canal de flujo está diseñado para paso total o paso reducido, lo que resulta en una baja resistencia al flujo.
Compuerta: Un esqueleto de metal envuelto con un material de sellado suave (como caucho, EPDM, NBR, PTFE), que logra un sello comprimiéndolo y deformándolo para encajar contra el asiento de la válvula.
Asiento de válvula: Puede diseñarse como tipo integral o separado. Un asiento de válvula separado facilita la sustitución del anillo de sellado, reduciendo los costes de mantenimiento.
Actuador eléctrico
Motor de accionamiento: un motor asíncrono o servomotor proporciona potencia de rotación.
Módulo de control: Admite control de señal analógica (4-20 mA), señal digital (RS485, Modbus) o bus de campo (Profibus, DeviceNet).
Componentes adicionales: mecanismo de operación manual (respaldo en caso de falla de energía), carcasa-a prueba de explosiones (certificada Ex d/Ex tD), etc.
Aplicaciones eléctricas de válvula de compuerta con brida y sello blando-
- Abastecimiento Municipal de Agua: Redes de abastecimiento de agua, abastecimiento de agua de edificios y drenaje (DN50~DN1200).
- Sistemas Industriales: Petroquímica, energía, tratamiento de aguas residuales (PN1.0~16.0MPa).
- Alimentos y productos farmacéuticos: Cumple con los estándares de agua potable; Cuerpo de válvula con revestimiento de resina epoxi no-tóxica.

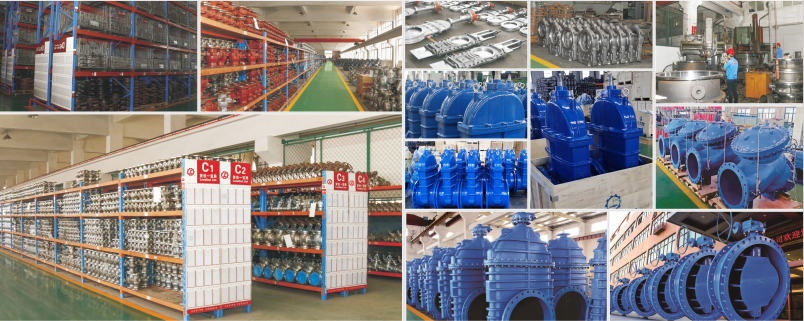

Fábrica de válvulas de compuerta con brida de sello blando eléctrico-
