Descripción de la válvula de puerta de palanca
La válvula de compuerta de cuchillo operada por la palanca es una válvula de compuerta en forma de cuchillo impulsada por un mecanismo de palanca, diseñado para el control de corte de los medios que contienen partículas, suspensión o fibras .
Características estructurales
Mecanismo de accionamiento de aguja
Se utiliza un brazo de palanca mecánico para reemplazar la rueda o caja de cambios tradicional, y la puerta se conduce directamente hacia arriba y hacia abajo por presión manual o asistencia contrapeso .
Adventages: No hay tornillo expuesto para evitar el óxido de rosca y la mermelada; La velocidad de corte de emergencia es más de 3 veces más rápida que el tipo rotativo .
Diseño de la puerta de Knife
Corte de cuchilla de severa o en forma de V: puede cortar fibras y partículas sólidas (como pulpa, escoria) para evitar la interferencia media .
Mecanismo de selección:
Sellado de la cara : solo la parte inferior de la puerta se presiona y sellada con el surco de cuña del asiento de la válvula (aplicable a medios unidireccionales) .
Sellado de doble cara: la puerta tiene superficies de sellado doble en los lados superior e inferior, adecuado para el flujo bidireccional o las condiciones de diferencia de alta presión .
Válvula Cuerpo y canal de flujo
Longitud estructural de cambio : el cuerpo de la válvula es compacto, 20% -30% más corto que la válvula de puerta del mismo diámetro, reduciendo la carga de la tubería .
canal de flujo a través de estrecho : cuando se abre completamente, la resistencia al flujo está cerca de la de una tubería recta, evitando la deposición de la suspensión .
Especificación de la válvula de puerta de palanca
| Parámetro | Rango | Escenarios aplicables |
|---|---|---|
| Diámetro nominal | DN50 - DN1200 | Dn 100- DN600 (línea principal de tratamiento de aguas residuales) |
| Nivel de presión | PN10 - PN25 | Entrega de lodo de baja presión (hasta PN40 personalizado) |
| Rango de temperatura | -20 Grado ~ 1000 grados | Tipo de temperatura normal (-20 ~ 120 grados) / Tipo personalizado de alta temperatura |
| Material del cuerpo de la válvula | Hierro fundido, acero inoxidable 2520 | Para medios corrosivos, elija 316L; Para alta temperatura, elija 2520 |
| Característica | ilustrar |
|---|---|
| Fuerte habilidad anti-bloqueo | La cuchilla puede cortar fibras/partículas, adecuadas para medios de viscosidad de alta viscosidad, como la pulpa y el lodo |
| Resistente a condiciones extremas | El tipo de temperatura alta utiliza una aleación 2520, que puede soportar 1000 grados (como tuberías de escoria metalúrgicas) |
| Eutamente operar | El diseño de ahorro de mano de palanca, el par de apertura y cierre es un 50% más bajo que el tipo de volante |
| Costo de mantenimiento de bajo | Estructura simple, no es necesario desmontar el cuerpo de la válvula para reemplazar el sello |
| Sealizante | Groove de compresión en forma de cuña + Sello doble de presión media, velocidad de fuga menor o igual a ANSI FCI 70-2 Clase VI Estándar |

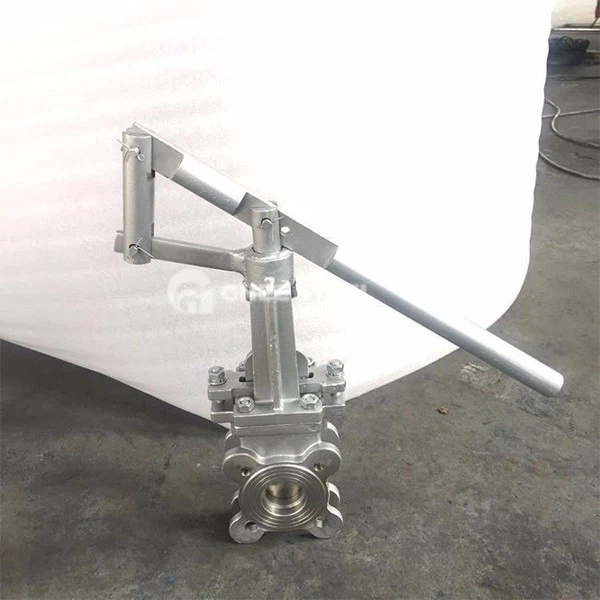

válvula de puerta de palanca
Aplicaciones
- Minería y metalurgia
Transporte de lodo: corte de suspensión que contiene partículas de mineral (como la tubería de relaves);
Eslaga de alta temperatura: válvula de escoria de alto horno (válvula de compuerta de cuchillo de alta temperatura de tipo palanca resistente a 1000 grados) .
- Protección del medio ambiente y administración municipal
Tratamiento de aguas residuales: cortar el lodo y las tuberías principales de las aguas residuales (principalmente DN 300- DN600);
Incineración de desechos: válvula de control de cenizas (diseño resistente al desgaste) .
- Industria de la fabricación de papel y químicos
Pulpa Tubera: corte la lechada de fibra para evitar el devanado y el bloqueo;
Medios corrosivos: transporte de líquido ácido y alcalino (material fallecido o 316L) .
- Industria energética
Sistema de eliminación de cenizas de planta de energía: corte de emergencia de la tubería de cenizas volantes;
Tubería de gas de la mina de carbón: válvula de compuerta de palanca eléctrica a prueba de explosión (certificado ATEX) .
