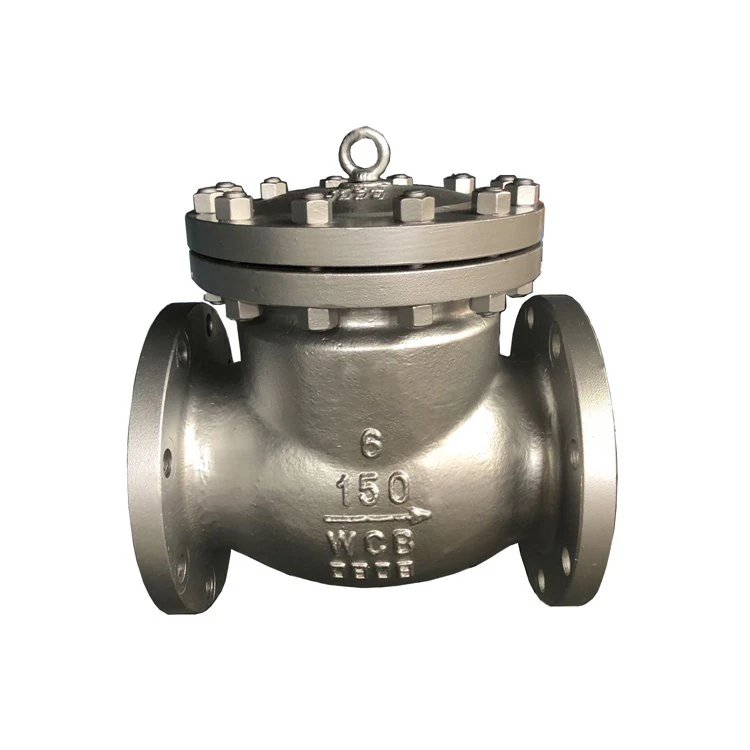

La válvula de retención oscilante WCB es un dispositivo de control de flujo unidireccional de grado industrial-fabricado a partir deASTM A216 WCBacero al carbono fundido de acuerdo conLicenciatura 1868oAPI 6Dnormas; Funciona utilizando presión de fluido para abrir un disco que oscila en un arco alrededor de un pasador de bisagra, cerrándose automáticamente por gravedad y contrapresión cuando el flujo cesa o se invierte.
Normalmente presentandoAjuste API 8(acero inoxidable 13Cr con revestimiento duro de estelita) para mayor durabilidad en entornos que van desde-29 grados a 425 grados, esta válvula se caracteriza por su-diseño de paso total-que proporciona un alto coeficiente de flujo (Cv de aproximadamente 2000 para DN200) y una baja presión de apertura (0,03–0,05 MPa)-lo que lo convierte en un componente esencial en tuberías de petróleo, gas y vapor saturado para prevenir el reflujo y mitigar los daños por golpe de ariete.
Totalmente compatible con las pruebas BS 1868 y API 598.Haga clic aquí para solicitar nuestras certificaciones de calidad e informes de prueba.

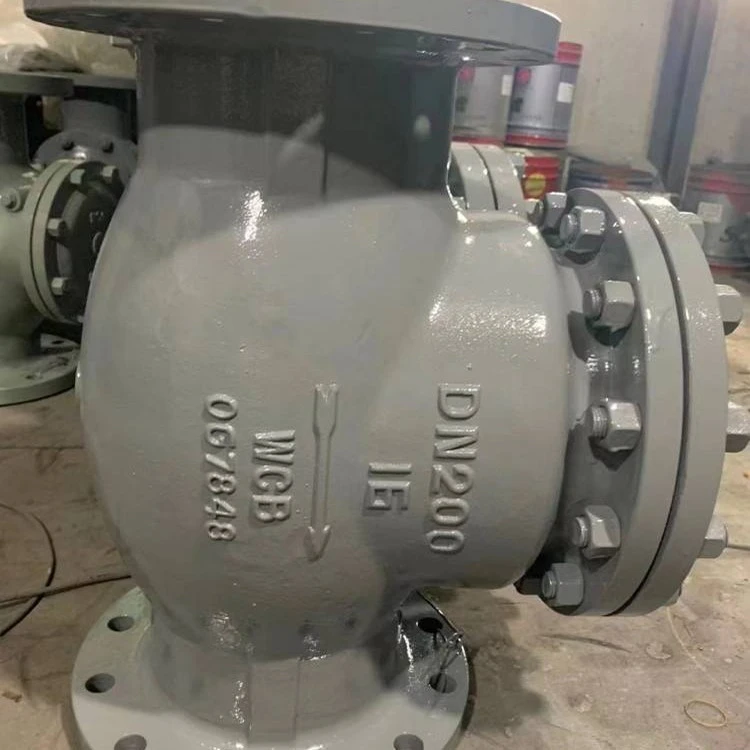

Plano de válvulas de retención oscilantes DN200 PN40-WCB
Construcción
La estructura interna típica de una válvula de retención oscilante consta de los siguientes componentes:
Cuerpo de válvula:Un componente de acero fundido WCB que presenta una ruta de flujo aerodinámica para minimizar la caída de presión.
Capó:Conectado al cuerpo mediante pernos, lo que permite un fácil mantenimiento y reemplazo de piezas internas.
Desct:El principal componente móvil que gira. Generalmente está equipado con una superficie de sellado (por ejemplo, revestimiento duro de 13Cr o estelita).
Brazo de bisagra:El componente que conecta el disco al pasador de bisagra.
Pasador de bisagra:Fijado dentro del cuerpo de la válvula, proporcionando el eje alrededor del cual gira el disco.
Anillo de asiento:La superficie de sellado del asiento de la válvula, generalmente hecha con revestimiento duro de acero inoxidable.
Empaquetadora:Garantiza el sellado entre el cuerpo y el capó (normalmente una junta enrollada en espiral).
Tabla de especificaciones
| Artículo | Requisitos técnicos/parámetros |
| Estándar de diseño | BS EN 16767 / DIN 3356 / API 594 (Ref.) |
| Clasificación de presión | PN10, PN16, PN25,PN40 |
| Diámetro nominal | DN50 - DN600 (Actual:DN200) |
| Material del cuerpo | ASTM A216WCB(Acero carbono) |
| Material de sellado/revestimiento | Acero inoxidable 13Cr oestelita(Aleación dura) |
| Medio aplicable | Agua, vapor, aceite, líquidos no-corrosivos |
| Temperatura de funcionamiento | -29 grados a 425 grados |
| Tipo de conexión | Bridado (RF / RTJ) |
| Estándar de brida | EN 1092-1/DIN 2501 |
| Presión de prueba de carcasa | 6,0 MPa (1,5x presión nominal) |
| Presión de prueba del sello | 4,4 MPa (1,1x presión nominal) |
| Color de pintura | Gris Industrial / Azul / Plata (Personalizable) |
Características
Baja resistencia al flujo:En la posición completamente abierta, la ruta del flujo está casi sin obstrucciones, lo que resulta en una menor pérdida de presión en comparación con las válvulas de retención de elevación.
Sellado confiable:El disco se presiona firmemente contra el asiento por la contrapresión del medio; Una presión más alta da como resultado un sello más hermético.
Instalación flexible:Puede instalarse horizontalmente o en tuberías verticales donde el medio fluye de abajo hacia arriba.
Durabilidad:El material WCB resiste importantes fluctuaciones de temperatura. Combinado con superficies de sellado duras, es altamente resistente a la erosión y ofrece una larga vida útil.
Diseño de pasador de bisagra interna:Los diseños modernos suelen utilizar una clavija interna, lo que reduce los puntos de fuga externos (sin tapones de clavija externos).

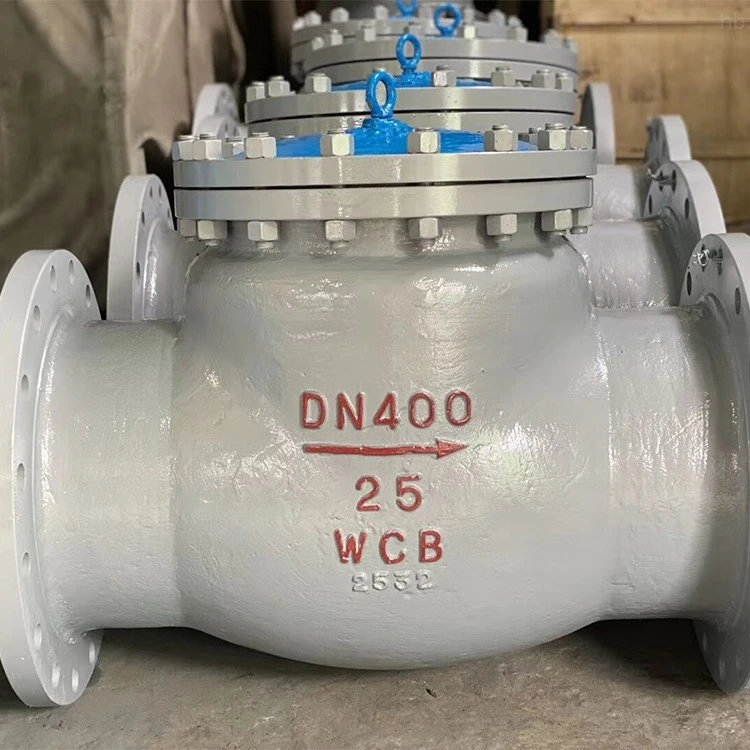

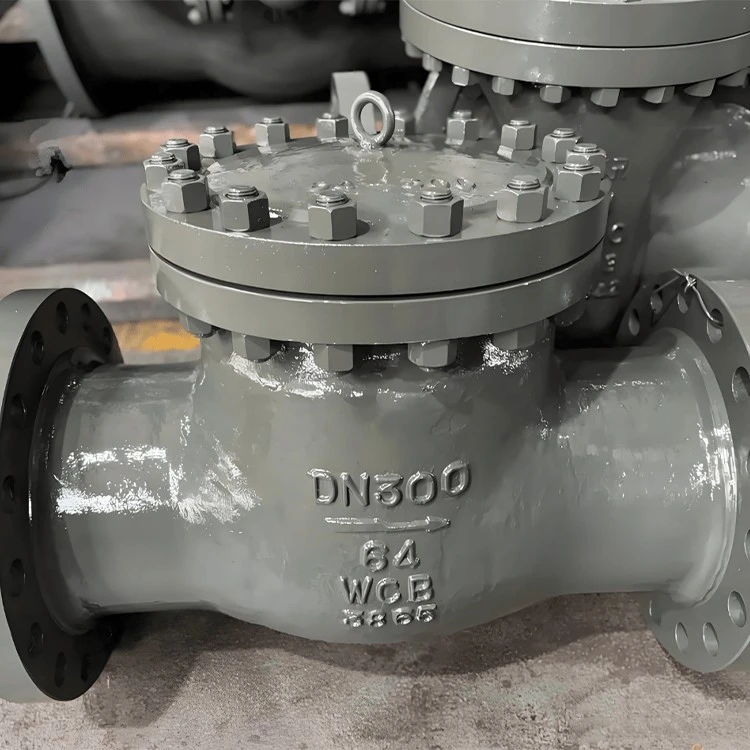

Taller de válvulas GNEE
Preguntas frecuentes
¿Cuál es el problema con las válvulas de retención oscilantes?
Las válvulas de retención de oscilación tienen cuatro defectos prácticos principales:
Golpe de ariete (golpe de ariete):El disco se cierra violentamente cuando el flujo se invierte, provocando aumentos repentinos de presión masivos que pueden romper tuberías o soportes.
Vibración del disco:En flujos de baja-velocidad, el disco "flota" y vibra, lo que desgasta rápidamente el pasador de la bisagra y puede provocar que el disco se desprenda.
Desalineación de las bisagras:La fricción constante desgasta el pasador con el tiempo, lo que hace que el disco se hunda y no selle adecuadamente contra el asiento.
Atrapamiento de escombros:La parte inferior del cuerpo de la válvula actúa como un "bolsillo" donde se acumulan sedimentos o incrustaciones, lo que a menudo impide que el disco se cierre por completo.
¿Qué significa WCB en las válvulas?
WCB esacero al carbono fundido, mientras que su homólogo forjado es el A105. Cuando está marcado en una válvula, indica el material del cuerpo de la válvula. WCB es un grado americano, equivalente al grado nacional chino ZG280-520.
¿Puedes abrir manualmente una válvula de retención oscilante?
El funcionamiento de las válvulas de retención oscilantes se divide principalmente en dos categorías:manualyautomático. El método específico empleado depende de los requisitos del escenario de aplicación.
Paraválvulas de retención oscilantes operadas manualmente, la apertura y el cierre se accionan mediante una manivela, un volante u otros mecanismos manuales. Este modo de operación es adecuado para situaciones donde la sincronización precisa de la acción de la válvula no es crítica, los caudales de fluido son relativamente bajos y el entorno operativo es relativamente simple.
