Válvula de retención de balanceo horizontal

La válvula de retención de oscilación horizontal es una válvula automática que impulsa el disco de la válvula para que se abra y cierre a través del flujo unidireccional del medio. El disco de la válvula gira alrededor de un eje fijo a través de un mecanismo de bisagra para bloquear el flujo inverso del medio. Es adecuado para sistemas de tuberías instalados horizontalmente. El disco de la válvula gira alrededor del eje fijo a través del mecanismo de bisagra para bloquear el flujo de retorno del medio. Es adecuado para sistemas de tuberías instalados horizontalmente.
Estructura de núcleo
Disco de válvula y bisagra: el disco de la válvula es una estructura en forma de disco o puerta con una superficie de sellado de metal o caucho/material sintético, que se fija en el lado interno del cuerpo de la válvula a través del eje de la bisagra 17. Algunos diseños nuevos agregan resortes de hoja o componentes de empuje para acelerar la velocidad de cierre del disco de la válvula y reducir el impacto del fluido 26.
Sello del asiento: la estructura de sellado suave del asiento (como el caucho o el politetrafluoroetileno) puede mejorar el rendimiento del sellado, y los sujetadores se fijan al cuerpo de la válvula para evitar que el medio se erosione y se caiga.

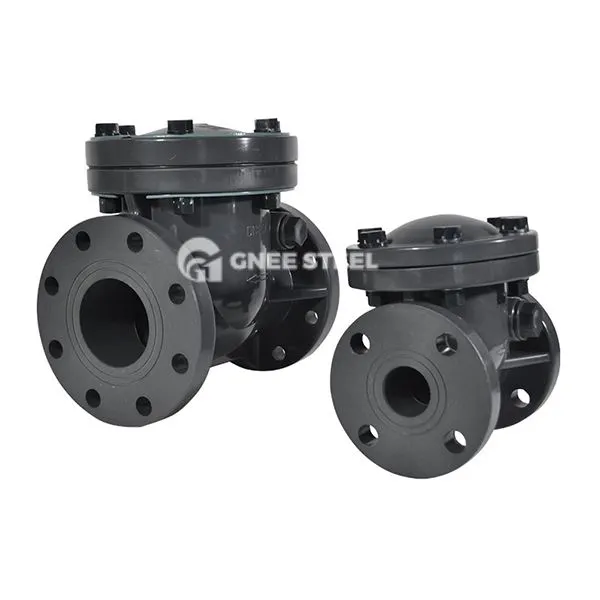

válvula de retención de balanceo horizontal



‌ Sugerencias de selección‌:

‌Media que contiene impurezas ‌: Prefiere modelos con superficies de sellado de carburo o filtros‌.
‌ Alta presión y alta temperatura‌: Cuerpo de válvula de acero forjado (como A105, F11) + Surfacing de sello duro (stellite).
‌ Requisitos de cierre rápidos‌: Configure resortes de hoja o componentes de tampón hidráulico para reducir el impacto del martillo de agua‌.

Aplicaciones
‌Oil y gas‌:
Prevención del flujo de retroceso de tuberías, aislamiento de medios de dispositivos de cabeza de pozo y equipos de refinación‌.
‌ Potencia química y eléctrica:
Reactores de alta temperatura, sistemas de vapor de calderas y control de fluido corrosivo‌.
‌Municipal e Industrial:
Prevención del flujo de retroceso de las salidas de la bomba de agua, las redes de tuberías de protección contra incendios y las tuberías de tratamiento de aguas residuales‌.
‌ Mantenimiento y precauciones‌
‌ Inspección regular‌: Verifique el desgaste de la superficie de sellado del disco de la válvula y la flexibilidad del eje de la bisagra cada 6 meses, y reemplace los sellos dañados en el tiempo‌.
‌ Dirección de instalación‌: Instalación estrictamente horizontal para evitar que el disco de la válvula no pueda cerrar por completo debido a la inclinación‌.
‌ Condiciones de trabajo especiales ‌: La cavidad de la válvula debe limpiarse regularmente para que el medio contenga partículas para evitar atasco‌
