El eje del vástago de la válvula de mariposa neumática triple excéntrica es una estructura de eje de tres secciones. Las dos secciones del eje de tres secciones son concéntricas, mientras que la línea central de la sección central del eje se desvía de la línea central de los dos extremos en una distancia central, y la placa de mariposa está montada en la sección central del eje. . Tal estructura excéntrica hace que la placa de mariposa se convierta en doble excéntrica cuando está en la posición completamente abierta, mientras que se vuelve excéntrica simple cuando la placa de mariposa se gira a la posición cerrada. Debido al papel del eje excéntrico, cuando está cerca del cierre, la placa de mariposa al asiento del cono de sellado a una distancia, la placa de mariposa y el asiento de la superficie de sellado coinciden para lograr un rendimiento de sellado confiable. Compensa la contradicción de que el sello duro tiene un sellado deficiente y el sello blando tiene un buen efecto de sellado pero no es resistente a altas temperaturas.
Cumplimiento de estándares y características de diseño
- Palanca bloqueable
- Mantenimiento del sitio
- Facilidad de automatización
- Cierre hermético positivo
- Bridas superiores opcionales según ISO 5211
- Calificado para servicios tanto gaseosos como líquidos.
- Amplia línea de materiales para carrocería y molduras para una variedad de servicios medianos.
- ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
- Materiales: Acero al carbono fundido, baja temperatura. Acero al carbono, acero satinado, acero aleado, acero dúplex, etc.
- Temperatura: -196 grados. C a 550 grados C
- Clasificaciones de presión: ANSI 150#~600, PN10~PN100
- Rangos de tamaño: 2" a 40"- 50mm a 1000 mm (tamaños más grandes a pedido)
- Conexiones de extremos: tipo oblea, con orejetas, con doble brida, soldadas a tope o ranuradas
- Actuaciones: Manual, Neumática, Eléctrica, Hidráulica (Contrapeso) y Electrohidráulica

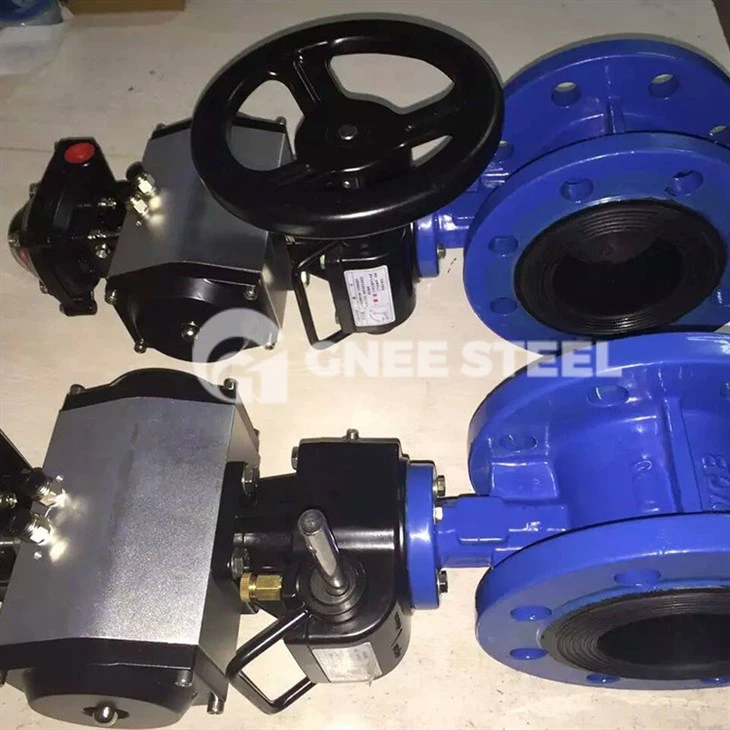

Válvulas de mariposa excéntricas neumáticas
