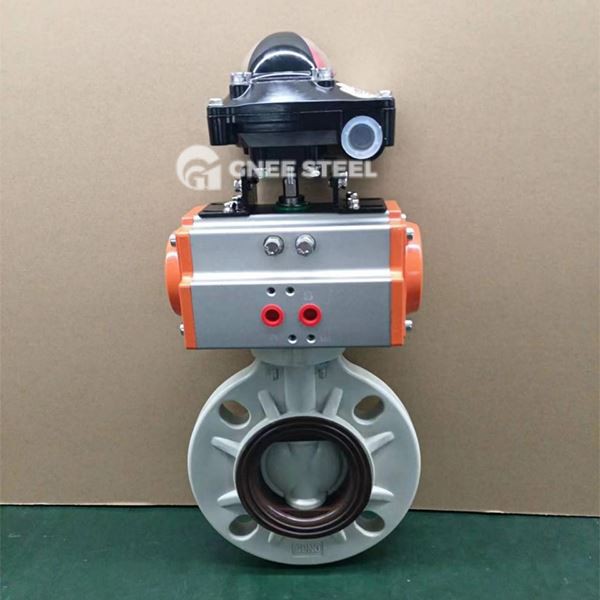

Válvulas de mariposa en neumática

La válvula de mariposa neumática es un dispositivo de control de fluido compuesto por un actuador neumático y un cuerpo de válvula de mariposa. El vástago de la válvula es impulsado por el aire comprimido para rotar, lo que lleva la placa de mariposa a girar 0 ~ 90 grados en la tubería para lograr la apertura y el cierre, la regulación del flujo y el control de la dirección de flujo de los medios líquidos, de gas o polvo. Sus componentes centrales incluyen:

Actuador neumático: utiliza aire comprimido como fuente de alimentación, admite el tipo de interruptor o la operación de tipo de regulación, y algunos modelos están equipados con posicionadores para lograr un control de flujo preciso.
Placa de mariposa: una estructura en forma de disco que cambia el área transversal de flujo de la tubería por rotación y tiene características de resistencia de flujo bajo.
Cuerpo de la válvula y materiales de sellado: los materiales comunes incluyen hierro fundido, acero inoxidable (como 304/316L) y acero dúplex. Los materiales de sellado pueden ser goma de nitrilo, politetrafluoroetileno (PTFE) o sellos duros de metal.

Principio de trabajo
Acción básica: el actuador neumático recibe la señal de control (como el comando de la válvula solenoide), impulsa el vástago de la válvula para que la placa de mariposa gire, 0 grado es el estado completamente cerrado, y 90 grados es el estado completamente abierto.
‌ Función de ajuste‌: al ingresar 4 ~ 2 0 MA Signal a través del posicionador, la abertura de la placa de mariposa puede controlarse con precisión para lograr un ajuste proporcional de la tasa de flujo (como 0 ~ 100% de ajuste lineal).
‌ Corte de emergencia: cuando está equipado con una válvula de escape rápida, puede cerrar automáticamente cuando la energía o el gas se cortan para garantizar la seguridad del sistema.



Válvulas de mariposa en neumática



Aplicaciones

Químico y energía:
Control de ácido y medios alcalinos (como el ácido sulfúrico y las tuberías de cloro-alcali).
Transporte de petróleo y gas de alta temperatura (los modelos de sellos duros son adecuados por menos de 650 grados).

Protección del medio ambiente y electricidad:
Regulación de flujo de suspensión de la torre de desulfurización (tipo de anticorrosión de acero dúplex).
Sistema de emisión de gases de combustión de la caldera (válvula de mariposa de ventilación para evitar la acumulación de polvo).

Comida y farmacéutica:
Tubería de líquido estéril (sello PTFE, en línea con estándares de higiene).
