Descripción de productos

Las válvulas de bola montadas en muñón son una excelente opción para servicio de apertura y cierre en grandes aplicaciones de alta presión porque la bola está asegurada en la parte superior e inferior del diseño. Estas válvulas están aprobadas a prueba de fuego e incluyen características de diseño que garantizan la continuidad eléctrica entre la bola, el vástago y el cuerpo. También están disponibles configuraciones de asientos metálicos para baja y alta temperatura. Todos los diseños están forjados para mejorar las propiedades mecánicas, la retención de presión y la calidad.

Especificación

Descripción	Válvulas de bola con asiento metálico de muñón / Válvulas de bola con asiento blando de muñón (A prueba de fuego API607, API6Fa) Vástago antiexplosión/diseño antiestático Cuerpo de dos piezas o cuerpo de tres piezas / cuerpo dividido Entrada lateral o superior / Paso total y paso reducido / Emisiones fugitivas
Diseño	API6D, API598, API6A/ASME B16.34, B16.5, B16.10/MSS-SP-55
Rango de tamaño	NPS 2" – 48"
Rango de presión	ANSI 150 – 2500#
Conexiones finales	Bridas / Soldadura a tope / Soldadura por enchufe / Roscada / Buje
Asiento del cuerpo	Metal / Grafito, Devlon, TFM, PTFE, RPTFE, PEEK, POM, PCTFE, Nylon
Operación	Palanca / Engranaje / Actuador (neumático – eléctrico – hidráulico)

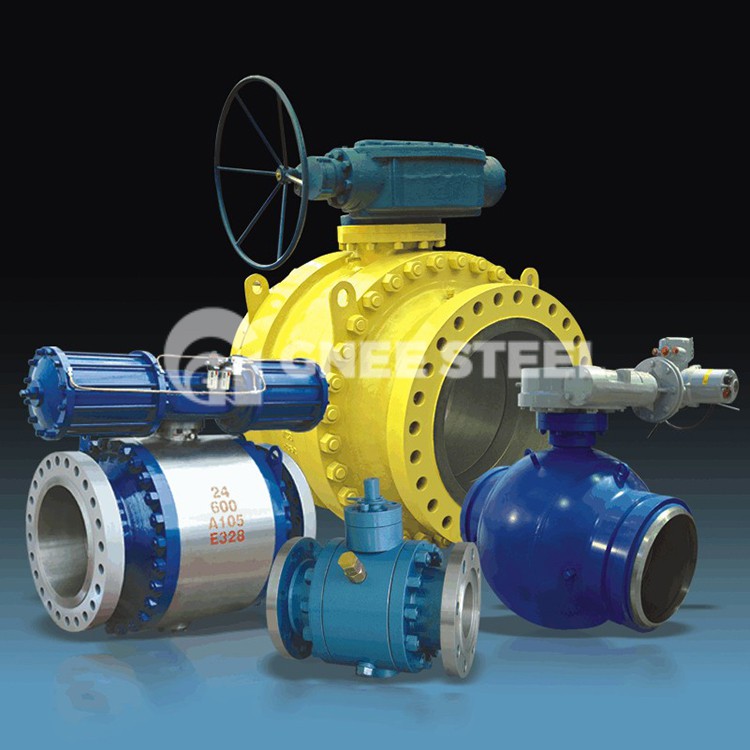

trunnion valve

¿Qué es una válvula de bola fija?

La válvula de bola montada en muñón es una válvula de cuarto de vuelta que se utiliza para controlar o aislar el flujo de fluidos o gases. La bola se apoya en la parte superior e inferior y gira entre los dos asientos. El diferencial de presión fuerza el anillo del asiento contra la bola, creando un sello, y con un diferencial de presión bajo o nulo, un resorte detrás del asiento asegura el sello. Las válvulas de bola montadas en muñón son una buena solución para tamaños más grandes y presiones más altas, así como para aplicaciones de muy baja presión y presión pulsante. Las ventajas incluyen un par de operación más bajo, que es fundamental para válvulas con asiento metálico en aplicaciones abrasivas y de alta temperatura.

Las válvulas de bola flotante se diferencian en que el asiento sostiene la bola, lo que permite que ésta se mueva o flote entre los dos asientos bajo presión. Las bolas flotantes se utilizan normalmente para tamaños pequeños y presiones más bajas. La válvula está diseñada para sellar contra el asiento aguas abajo sólo cuando la bola se mueve desde el lado aguas arriba.

Es importante comprender que las válvulas de bola montadas en muñón suelen ser más complejas que las válvulas de bola flotante, tienen más componentes y, por lo tanto, generalmente son más caras. En tamaños más pequeños, se encuentran disponibles diseños de montaje de muñón o de bola flotante, por lo que se deben comprender las características específicas de rendimiento y sellado requeridas para una aplicación determinada al realizar una selección.
