Válvula de bola de diámetro reducida

La válvula de bola de puerto reducida es una válvula de bola con un diámetro de canal interno más pequeño que el diámetro de la tubería de conexión. Reduce el volumen, reduce los costos y aumenta la velocidad de flujo al reducir el canal de flujo, al tiempo que conserva las características de la rápida apertura y cierre de la válvula de bola.
Su ancho de entrada del canal de flujo es consistente con el diámetro nominal de la tubería, pero el diámetro real se reduce (por ejemplo, el diámetro del canal de flujo de una válvula de bola de puerto reducida DN50 es de aproximadamente 38 mm, equivalente a la especificación DN40).
‌ Estructura de cine‌

‌ Ball y canal de flujo ‌: adopte un diseño de diámetro reducido para formar un estado de flujo de "expansión de contracción" y reducir la resistencia al flujo del medio; ‌ Componente de selección ‌: El material del asiento de la válvula es principalmente PTFE o sello duro de metal para garantizar una fuga cero en condiciones de alta presión; ‌ Método de Conexión: soporte de brida, rosca o soldadura (como la válvula de bola soldada de puerto reducido), adaptada a diferentes requisitos de tubería.

Ventajas‌
‌Económico y compacto‌

El canal de flujo reducido reduce el consumo de material y los costos de fabricación, y el volumen es más pequeño, lo que es adecuado para escenarios con restricciones espaciales;
En comparación con las válvulas de bola de diámetro completo, el costo se reduce en aproximadamente un 30% bajo el mismo diámetro nominal. ‌ rendimiento de sellado de alta presión‌

El diseño de diámetro reducido reduce el área de actuación de presión del medio sobre la pelota, mejorando la confiabilidad del sellado a alta presión (como la clase 300);
El sello duro de metal puede soportar una temperatura alta de 450 grados y medios corrosivos.
‌ Escalabilidad funcional‌

‌ Tipo de insulación‌: Se inyecta aceite de transferencia de vapor o calor en la chaqueta para evitar que los medios de alta viscosidad (como el petróleo pesado) se solidifiquen, adecuado para sistemas de transporte de petróleo y químicos; ‌ Diseño a prueba de limpieza ‌: La velocidad de flujo se ajusta por intercepción para satisfacer las necesidades de control de precisión de bajo flujo de los laboratorios, equipos pequeños, etc.

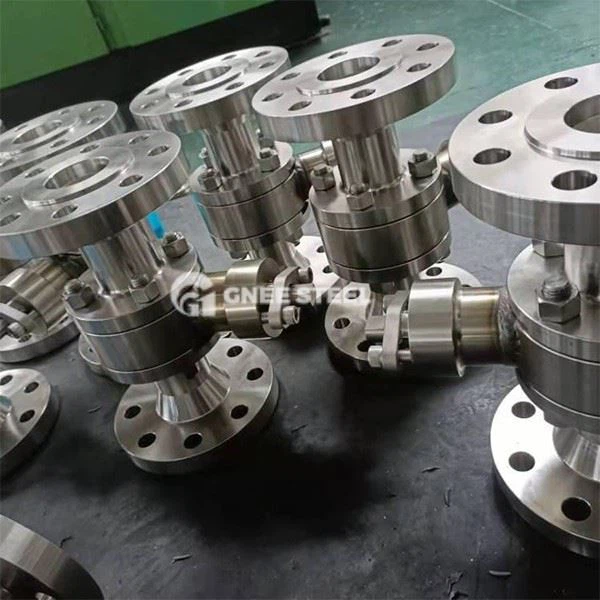

Válvula de bola de diámetro reducida



Aplicaciones
Control de flujo de pérdida de presión de baja presión‌
Aplicable a escenarios en los que la demanda del flujo es menor que la capacidad de diseño de la tubería (como los sistemas de circulación de enfriamiento, las tuberías de entrega de reactivos), evitando los desechos de recursos.
‌ Alma presión y entorno de medios duros ‌

Sistemas hidráulicos de alta presión, tuberías de vapor y otros escenarios que requieren un alto sellado para reducir el riesgo de fugas;
Corta partículas y medios de alta viscosidad (como aguas residuales, pulpa) para evitar la obstrucción o desgaste del cuerpo de la válvula.
‌ escenarios limitados de espacio

En equipos compactos o diseños densos de tuberías, el volumen se reduce para una fácil instalación.
