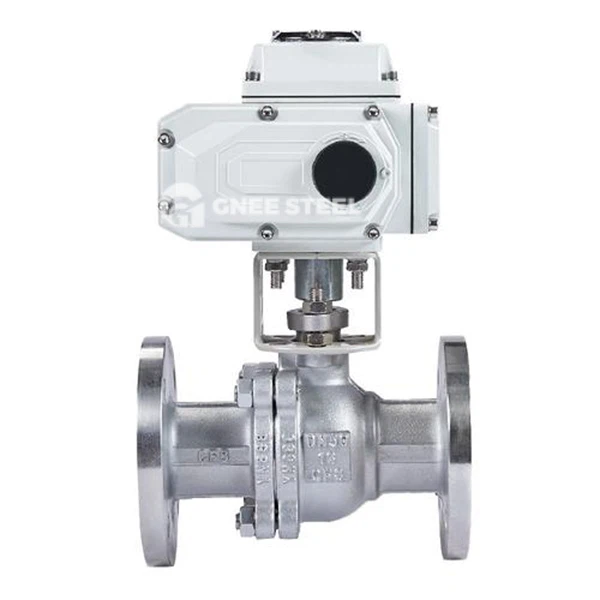

Válvula de bola operada por motor

La válvula de bola operada por motor es un actuador clave en el control de automatización industrial. El actuador eléctrico impulsa la pelota para que gire 90 grados para lograr el cambio de dirección de encendido, regulación y flujo de medios de tubería. Su estructura central incluye:

‌ Válvula Cuerpo‌: Hecho de acero fundido, acero inoxidable o hierro dúctil, el rango de presión cubre PN16 ~ PN420, adecuado para alta temperatura (-196} grado ~ +650 grado) y medios corrosivos;
‌Ball‌: diseño de corte de diámetro completo o en forma de V, superficie chapada con carburo (como el carburo de tungsteno) para mejorar la resistencia al desgaste, admite la regulación del flujo lineal;
‌ Componente de selección‌: Combinación de sello duro de metal y asiento de válvula elástica (PTFE, grafito), el nivel de fuga puede alcanzar el nivel de ANSI VI;
‌ Actuador eléctrico‌: motor integrado, caja de cambios y módulo de control, admitir entrada de señal de 4 ~ 20 mA, adecuada para un entorno a prueba de explosión y control remoto.

Principio de trabajo ‌
‌ Mecanismo de drive‌: después de recibir la señal de control, el motor impulsa el mecanismo de transmisión de engranaje/gusano para transmitir el par de rotación al vástago de la válvula, lo que lleva la bola a girar 90 grados; ‌ Control de flujo‌: Cuando el orificio de la pelota está alineado con la tubería, está completamente abierto (la velocidad de flujo alcanza el 100%), y cuando es vertical, está completamente cerrado (fuga cero). La bola de corte en forma de V admite ± 2% de ajuste lineal de precisión; ‌Toaltal Signaltal ‌: El potenciómetro o codificador incorporado proporciona retroalimentación en tiempo real sobre la apertura de la válvula, y está vinculada con el sistema PLC/DCS para lograr el control de circuito cerrado.



válvula de bola operada por motor



Aplicaciones
‌ Industria petroquímica‌
‌Scenario‌: tuberías de productos de aceite, conmutación de medio reactor;
‌Function‌: los materiales resistentes a la corrosión resisten la erosión de sulfuro, y el diseño de la reducción de fuego garantiza la alta seguridad de la temperatura.
‌ Potencia eléctrica y metalurgia‌
‌Scenario‌: Sistema de suministro de agua de caldera, canalización de inyección de polvo de carbón de alto horno;
‌Function‌: La estructura del sello duro resiste la erosión de cenizas y admite la apertura y cierre frecuentes (la vida mayor o igual a 100, 000 veces).
‌ Eatado, ventilación y aire acondicionado (HVAC) ‌
‌Cenario‌: circulación de agua fría, regulación del flujo de la torre de enfriamiento;
‌Function‌: las válvulas de regulación eléctrica logran un control de temperatura preciso (± 0. 5 grados).

Problemas comunes y contramedidas‌
‌ FUNCURA DE SEAL‌: Los medios de partículas causan el desgaste del asiento de la válvula, y la superficie de sellado debe verificarse regularmente y se debe seleccionar un diseño de compensación de resorte;
‌Operation Jamming‌: La grasa se solidifica a bajas temperaturas, y se recomienda utilizar un lubricante especial de baja temperatura o una estructura de cubierta de la válvula de cuello largo;
‌ Interferencias selectivas ‌: el ambiente electromagnético fuerte protege el cable, y el uso de módulos de comunicación de fibra óptica mejora las capacidades anti-interferencia
