Descripción de los productos
La válvula de bola A105 está diseñada para cumplir con los estándares API 6D, ASME B16.34 y NACE MR0175. Las conexiones finales están disponibles en brida, trasero - Weld, socket - Weld o opciones roscadas, con tamaños nominales que van desde DN15 hasta DN200. Se puede configurar con varios tipos de accionamiento, incluidos actuadores manuales, neumáticos o eléctricos, y se usa ampliamente para aplicaciones de distancia -} cerrada - en las tuberías de distancia largas -, sistemas de distribución de gases urbanos y plantas químicas.
Características:
Alta fuerza: Cuerpo integral de la válvula A105 forjado con resistencia a la tracción mayor o igual a 485 MPa, resistencia al rendimiento mayor o igual a 250 MPa y un factor de seguridad de explosión mayor que o igual a 4.
Sellado alto: la pelota y el asiento están emparejados y molidos, con níquel superficial - aleación plateada o dura - recubiertas a través de la pulverización supersónica para lograr ANSI/FCI 70 - 2 Leakage cero de clase VI; El asiento cargado de resorte compensa automáticamente el desgaste.
FIREPROOF & Anti - estático: El embalaje de grafito forma sellado secundario durante el fuego; Los resortes conductores entre el tallo, la bola y el cuerpo de la válvula aseguran una resistencia menor o igual a 10 Ω.
Prevención de reventón STEM: Bottom - Movimiento montado con el capó reverso - Estructura de sellado evita la expulsión del tallo, lo que permite el reemplazo del empaque en línea.
Opciones de conexión múltiples: los extremos con bridas cumplen con ASME B16.5, Butt - Los extremos de la soldadura con ASME B16.25 y los extremos roscados con ANSI B1.20.1 (NPT) para la instalación directa de la tubería.
Mantenimiento fácil: dos - pieza o tres - El diseño de la pieza habilita la extracción de bola y asiento sin desmontaje de tuberías; El diseño extendido del capó facilita el aislamiento y la operación remota.
Especificación de productos
Calificación de presión: Clase 900 lb
Cuerpo: A105
Ball: SS316
STEM: A182 F316
Asiento: Devlon
Estándares
Diseño y fabricación: API 6D
Cara a cara: ASME B16.10
Extremos con bridas: ASME B16.5
Prueba e inspección: API 598
Puntos clave de selección
1. Parámetros operativos: determine el material del cuerpo de la válvula en función del medio, la temperatura y la presión. El A105 es adecuado para medios no -} corrosivos o ligeramente corrosivos que operan a - 29 grados a 425 grados. Para el gas natural que contiene H₂S, seleccione la versión NACE MR0175 resistente a los azufre. Para temperaturas inferiores a -46 grados, use acero forjado LF2.
2. Tipo de sellado: para medios limpios a temperatura ambiente, seleccione PTFE o R - PTFE Soft Seals; Para medios que contienen partículas o a altas temperaturas, seleccione sellos duros de metal stellite.
3. Tipo de conexión: para alta presión -, grandes -} líneas principales de diámetro, seleccione Butt - Weld Ends; Para áreas sujetas a mantenimiento frecuente, seleccione los extremos de la brida; Para un pequeño patín de diámetro - de diámetro - Equipo montado, seleccione hilos internos o soldaduras de enchufe.
4. Actuación:
- Manual: Handle o caja de cambios con un ojo de cerradura para evitar una operación accidental;
- pneumatic: doble - actuación o resorte - return, equipado con una válvula solenoide, filtro - válvula reductora de presión e interruptor de límite;
- Electric: ON - OFF o modular tipo, explosión - Prueba Exd IIC T6, IP68.
5. Funciones adicionales: para la instalación subterránea, el vástago de la válvula y la cubierta protectora deben alargarse; Para la operación de vapor, se debe proporcionar un soporte de disipación de calor; Para el sellado bidireccional, se debe seleccionar la estructura DIB-1.

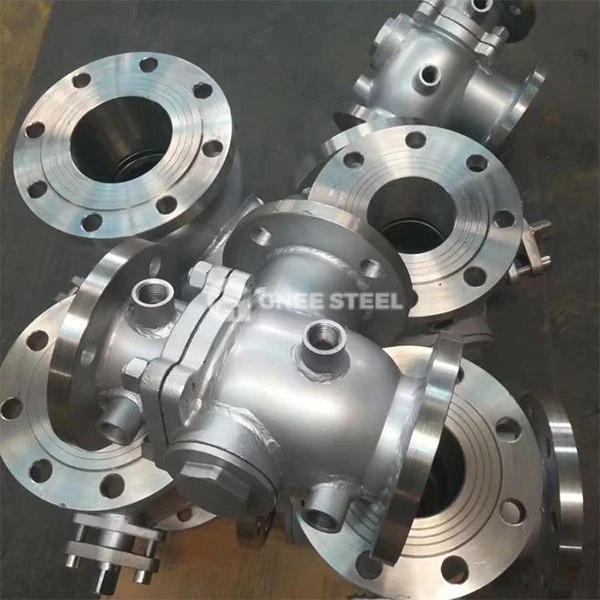

Válvula de bola A105
