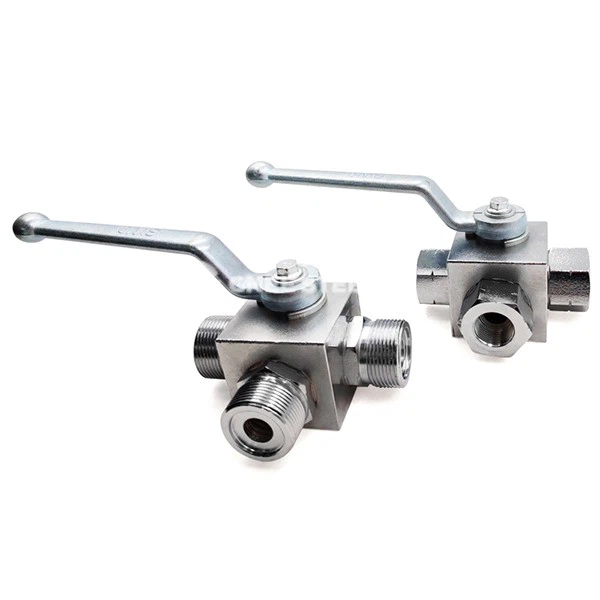

Válvula de bola hidráulica de 3 vías

La válvula de bola hidráulica de tres vías es una válvula que controla el flujo de medios de tres vías girando la pelota. Tiene tolerancia de alta presión (hasta 31.5MPa) y función de conmutación de dirección de flujo (desvío, confluencia o corte). Su estructura central incluye:

Cuerpo y canal de la válvula: tres puertos (entrada, salida, puerto de rama), dividido en tipo L (conmutación ortogonal) y tipo T (intercomunicación de tres vías) de acuerdo con la dirección del flujo;
Bola y sello:
Sello de bola flotante (como el tipo KHB3K): la bola se presiona contra el asiento de la válvula mediante la fuerza de reacción hidráulica para lograr una fuga cero bidireccional;
Diseño de precarga elástica (patente CN2227466660U): la estructura deslizante de deflectación + primavera mejora la seguridad de la apertura y el cierre, y reduce la tasa de desgaste en un 30%.

Función y aplicación típica
Control de dirección de flujo de medios:
Núcleo de la válvula de tipo L: realiza la conmutación ortogonal de dos tuberías (como la inversión del circuito de aceite del sistema hidráulico);
Núcleo de la válvula de tipo T: admite intercomunicación de tres canales o corte de un solo canal (como la desviación del alimento del reactor químico).
‌ escenarios resistentes a la alta presión y corrosión:
Machinery de construcción: Cambio de circuito de aceite hidráulico de excavador (resistencia a la presión 31.5MPa, adecuada para aceite mineral/medio de agua-etilenglicol);
‌ Energía e industria química‌: Sistema de almacenamiento de energía de sal a alta temperatura (cuerpo de válvula de acero inoxidable 316L, resistencia a la temperatura 450 grados).
‌ Integración Inteligente‌:
‌ Integración del sensor de presión y presión (patente CN222717516U): cuerpo de válvula integrado con el sensor de temperatura/presión, admite el reemplazo de presión y el monitoreo de datos.

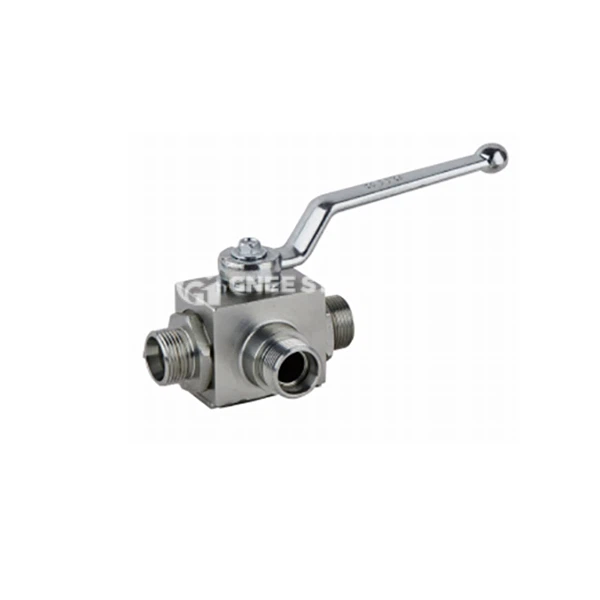

Válvula de bola hidráulica de 3 vías



Sugerencias de selección:

Medios corrosivos: se prefiere el cuerpo de válvula de acero inoxidable 316L + sello PTFE;
Operación de alta frecuencia: asiento de válvula de rodamiento de bolas (vida de apertura y cierre mayor o igual a 100, 000 veces)
